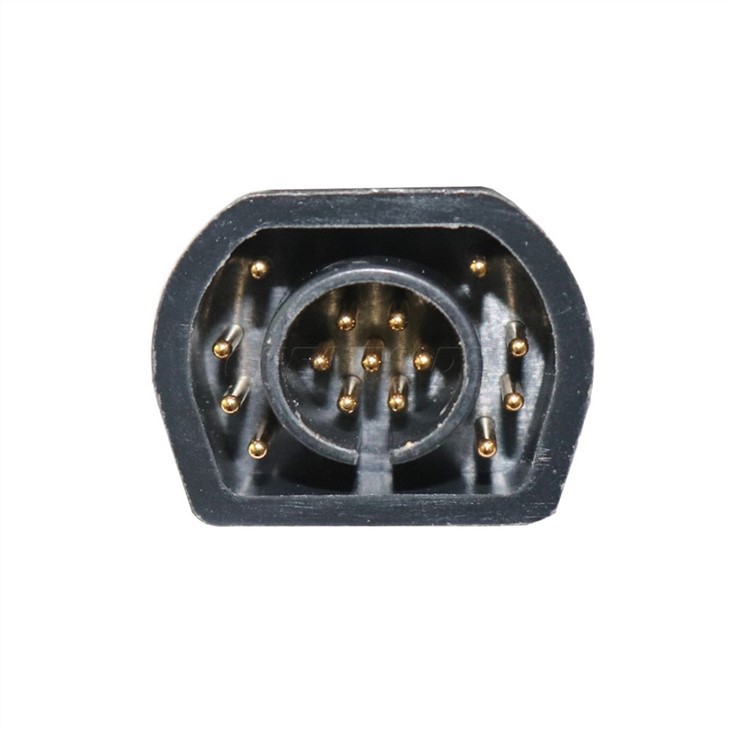

CompatibleCable Zoll ECG EKG de 15 pins amb 10 cables per a sèries M i sèries E, IEC/Grabber
Un electrocardiograma (ECG) és una prova senzilla que es pot utilitzar per comprovar el ritme i l'activitat elèctrica del cor. Els sensors connectats a la pell s'utilitzen per detectar els senyals elèctrics produïts pel cor cada vegada que batega.
Descripció
Nom del producte: cable EKG de connexió directa amb cables conductors
OEM/ODM: Sí
♦ Marca compatible: Zoll
♦ Model compatible:
Es tracta d'un cable de pacient d'una sola peça i modelat compatible Zoll 1 Step per a desfibril·ladors de les sèries E i M. Inclou cable de tronc i extremitat i cables en V. Cable de 11 peus.
OEM#: 8000-1007-01, 8000-1007-02
Especificació:
1. Interfície: 15 pins, 10 cables
2. Longitud: 3,5 m,
3. material: TPU mèdic
4. Tipus: AHA/IEC, Snap/ Clip/din 3.0/ banana 4.0 estan disponibles
3. Garantia: 6 mesos
4. Oferta OEM/ODM
Avantatges del producte:
1. Connector d'endoll integrat, sòlid i fàcil de netejar;
2. El codi de color del connector de l'elèctrode, fàcil de llegir i utilitzar;
3. Excel·lent rendiment de blindatge i rendiment anti-interferències, millor qualitat del senyal.
Imatge
Col·locació d'elèctrodes
Depenent de l'ús local, els cables de derivació ECG estan marcats amb determinades etiquetes. Consulteu la taula següent per a les etiquetes i els codis de color dels diferents conjunts de cables.
| Ubicació | Etiquetes AHA | Etiquetes IEC |
| Braç dret | RA (blanc) | R (vermell) |
| Braç esquerre | LA (negre) | L (groc) |
| Cama dreta | RL (verd) | N (negre) |
| Cama Esquerra | LL (vermell) | F (verd) |
| pit | V1 | C1 |
| pit | V2 | C2 |
| pit | V3 | C3 |
| pit | V4 | C4 |
| pit | V5 | C5 |
| pit | V6 | C6 |
La preparació adequada de la pell i l'ús d'elèctrodes adequats són molt importants per a una bona qualitat del senyal.
Si cal, prepareu la pell del pacient per a l'aplicació d'elèctrodes:
• Afaitar o tallar l'excés de pèl al lloc de l'elèctrode.
• Netejar la pell greixosa amb un coixinet d'alcohol.
• Fregament del lloc amb força per assecar-se.
• Evitar col·locar elèctrodes sobre tendons i masses musculars importants.
Col·loqueu elèctrodes al pacient. Tots els elèctrodes han d'estar connectats.
Quan obteniu 12-l'ECG de derivació de pacients tranquils en decúbit supí, us recomanem que col·loqueu els elèctrodes de les extremitats a qualsevol part dels turmells i els canells. Quan és difícil que el pacient es mantingui immòbil a causa de
tremolors, tremolors musculars o moviment del vehicle de transport, col·loqueu els elèctrodes de les extremitats al tòrax del pacient per obtenir millors resultats. (Consulteu els dos diagrames següents per a la col·locació dels elèctrodes de les extremitats).
Col·loqueu els elèctrodes precordials a través del pit als llocs següents:
V1: Quart espai intercostal, al marge esternal dret del pacient.
V2: Quart espai intercostal, al marge esternal esquerre del pacient.
V3: Cinquena costella, entre les derivacions V2 i V4.
V4: Cinquè espai intercostal, a la línia medioclavicular del pacient.
V5: línia axil·lar anterior esquerra del pacient, a nivell horitzontal de V4.
V6: Línia mediaxil·lar esquerra del pacient, al mateix nivell horitzontal que V4 i V5
Localitzar la posició V1 (quart espai intercostal) és molt important perquè és el punt de referència per localitzar la col·locació de les derivacions V restants. Per localitzar la posició V1:
1. Col·loqueu el dit a sobre de l'osca jugular (vegeu la figura següent).
2. Moveu el dit lentament cap avall uns 3,8 centímetres (1,5 polzades) fins que sentiu una lleugera cresta o elevació horitzontal. Aquest és l'"Angle de Lluís", on el manubri s'uneix al cos de l'estèrnum.
3. Localitzeu el segon espai intercostal al costat dret del pacient, lateral i just a sota de l'"Angle de Lluís".
4. Moveu el dit cap avall dos espais intercostals més fins al quart espai intercostal, que és la posició V1.
Nota: quan col·loqueu elèctrodes a pacients femenines, col·loqueu sempre els cables V3-V6 sota el pit en lloc de
que al pit.
Preguntes freqüents
Què són els cables ECG?
Els cables d'ECG proporcionen connexió entre els elèctrodes aplicats pel pacient i diverses unitats de telemetria i monitorització al costat del llit que permeten un seguiment no invasiu dels impulsos elèctrics generats pel cor durant un període de temps que resulta en un electrocardiograma.
De què estan fets els cables ECG?
Els cables d'ECG i els cables de derivació d'ECG es fabriquen amb materials com elastòmer termoplàstic (TPE), poliuretà termoplàstic (TPUA), PVC o silicona. El TPE ha estat el principal material utilitzat per la seva durabilitat, resistència i compatibilitat a més de proporcionar seguretat i comoditat als pacients.
Quina diferència hi ha entre ECG i EKG?
No hi ha diferència entre un ECG i un ECG. Tots dos fan referència al mateix procediment, però un està en anglès (electrocardiogram – ECG) i l'altre es basa en l'ortografia alemanya (elektrokardiogramm – EKG). És comú utilitzar l'alemany "EKG" als Estats Units perquè "ECG" sona molt semblant a un procediment diferent anomenat EEG.
Un ECG/EKG és un procediment per registrar l'activitat elèctrica del cor durant un període de temps utilitzant elèctrodes que es col·loquen estratègicament al cos. L'ECG més comú s'anomena 12-ECG de derivació.
