La sèrie B de clau estàndard LH-FGG/EGG
La característica d'aquestes sèries de connectors és un sistema de claus que permet una major densitat de contacte i evita tots els errors d'alineació. Les diferents alternatives de claus eviten l'aparellament creuat no desitjat de connectors similars. També és possible utilitzar contactes crimpats per reduir el temps de muntatge del cable. Aquestes sèries de connectors inclouen la gamma 0B a 5B, així com la 00 multipol i 2G (versió escurçada de la sèrie 2B), també hi ha alguns models estancs al buit.
Per a aplicacions que requereixen un bloqueig Push-Pull ràpid i segur, el JH-EGG de la sèrie B ofereix un connector circular multipolar flexible, útil, robust i fiable.
El sistema d'autobloqueig permet que el connector s'acobla simplement prement l'endoll axialment a l'endoll.
Un cop tancada fermament, la connexió no es pot trencar estirant el cable o qualsevol altre component que no sigui la funda d'alliberament exterior.
El que la converteix en una opció ideal per a processos de fabricació i prova de semiconductors, proves i mesurament, instrumentació, dispositius mèdics, investigació i aplicacions d'àudio/vídeo.
PRINCIPALS CARACTERÍSTIQUES:
Els connectors de la sèrie B ofereixen les següents característiques principals:
– seguretat del sistema d'autobloqueig Push-Pull – tipus multipolars de 2 a 64 contactes
- contactes de soldadura, crim o d'impressió (rectes o colzes) - alta densitat d'embalatge per estalviar espai
- Pantalla de 360 graus per a un blindatge EMC complet. – sistema de claus (estàndard de clau «G»)
– múltiples opcions clau per evitar l'aparellament creuat de connectors similars per a l'alineació del connector
Part Secció que mostra els components interns
| NO. |
Presa fixa |
Endoll recte |
| 1. |
closca exterior |
closca exterior |
|
2. |
corona de terra |
màniga de pestell |
| 3. |
anell de retenció |
nou de pinça |
|
4. |
femella hexagonal |
portador d'inserció dividida |
| 5. |
rentadora de bloqueig |
aïllant |
| 6. |
aïllant |
contacte masculí |
| 7. |
contacte femení |
Collet |
Característiques tècniques
Mecànica i Climàtica
Característiques Valor Estàndard
Endurance >5000 cicles IEC 60512-5 prova 9a
Humitat fins al 95 per cent a 60 graus C
Interval de temperatures - 55 graus C, més 250 graus C
Resistència a la vibració 10-2000 Hz, 15 g IEC 60512-4 prova 6d
Resistència als cops Resistència als cops Prova IEC 60512-4 6c
Prova de corrosió per polvorització de sal > 144 h Prova IEC 60512-6 11f
Índex de protecció (acoblat) IP50 IEC 60529
Categoria climàtica 55/175/21 IEC 60068-1
Elèctric
Característiques Valor Estàndard
Blindatge at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Les diferents proves s'han realitzat amb parells de connectors JH-FGG i JH-EGG, amb carcassa de llautó cromat i aïllant PEEK.
Endoll fix femella de la sèrie JH-EGG B
JH-OU Presa fixa, fixació de femelles, clau (G) o claus (A...M i R)
| Referència | Mides (mm) | |||||||||
| Model | Sèrie | A | B | e | E | L | M | N | S1 | S3 |
| JH-OU | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-OU | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-OU | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-OU | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-OU | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-OU | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-OU | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detalls

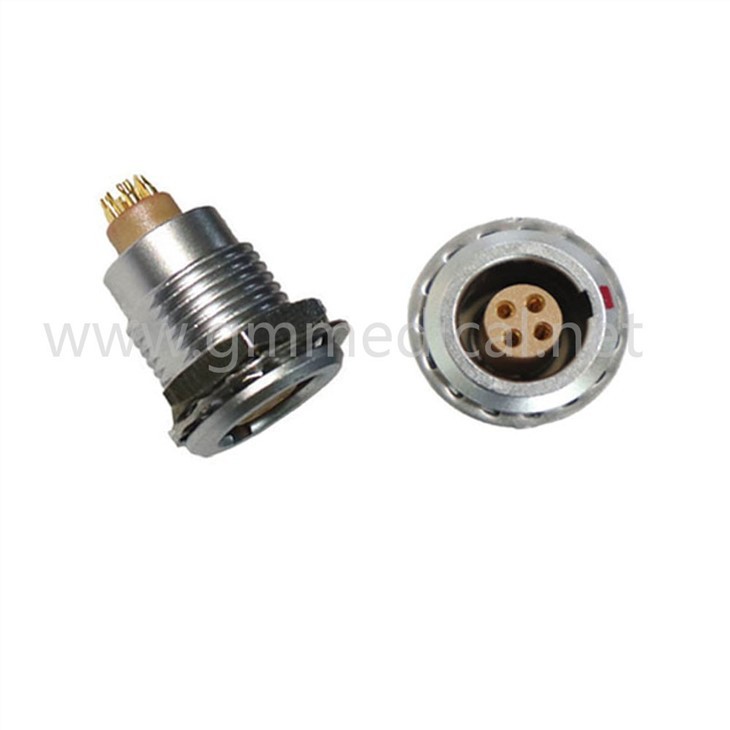

Nom del producte: presa fixa de connector multipolar autoblocant Push Pull
Origen: Xina Marca: Greatmade Tipus: push pull circular
Entorn: Interior Gènere: Femení/Masculí Tractament superficial: Crom perla
Pin: 2 a 16 pins Grau IP: IP50 Tipus de contacte: Soldadura
Tractaments de contacte: xapat en or Resistència: més de 5000 vegades push-pull Material de la carcassa: llautó cromat
Material aïllant: PPS Aplicació: Automoció / Comunicació / Indústria / Pantalla LED
