Detalls ràpids
Lloc de procedència: Guangdong, Xina (Terra Continental) Marca: Greatmade
Número de model: EGG FGG.0B.307.CLAD52Z Gènere: Dona / Home, Dona i Mascle
Aplicació: Automoció, il·luminació, connector elèctric Pin: 7pin
Habitatge Materia: Tractors de contacte de llautó : Or xapat
Tractament superficial: Chrome Perla Resistència: per sobre de 5000 vegades més atractiu
Material aïllant: PPS Grau IP: IP50
capacitat de subministrament
Capacitat de subministrament: 50000 unitats / peces al mes
Embalatge i lliurament
Detalls de l'embalatge 1 connector PCS en una bossa PE,
50-100 connectors PCS en una caixa petita / dibuixos animats
Port Shenzhen
Temps de termini :
| Quantitat (peces) | 1 - 200 | 201 - 500 | > 500 |
| Est. Temps (dies) | 5 | 7 | Per ser negociat |
Descripció del producte
Els connectors de la sèrie B ofereixen les següents característiques principals:
1. Seguretat del sistema d’autoblocament Push-Pull.
2. Tecla múltiple (alfa = 0/30/45/60).
3.Multipol tipus 2 a 26 contactes.
Contactes 4.Solder, PCB (recta o colze).
5. sistema de control (clau de clau «G») de connectors similars per a l’alineació del connector.
Cribratge de 6,360 º per blindatge EMC complet.
Densitat de l’envasament de 7. Alta per estalviar espai.
Paràmetres del producte
| Número | FGG.0B.307.CLAD52Z EGG.0B.307.CLL |
| Mida / Sèrie | 0B |
| Estil / model de petxina | Endoll recte, collet de cable Receptacle fix, fixació de les nous |
| Clau | 1 tecla (alfa = 0, endoll: contactes masculins, receptacle: contactes femenins) |
| Material de l’habitatge | Tapa i femella de llautó (cromat), funda de llautó xapat amb níquel i peces intermèdies |
| Configuració | Llautó (xapat en or) |
| Aïllant | PPS |
| Tipus de contacte | Soldadura |
| Resistència (Shell) | 5000 cicles d’aparellament |
| Temp (min) | -40 º |
| Temp (màx) | 200 ºC |
| Humitat (màx.) | <= 95%="" [a="" 60="" graus="" c="" 140=""> |
| Vibració | 15 g [10 Hz - 2000 Hz] |
| Resistència a xocs | 100 g [6 ms] |
| Corrosió en polvorització de sal | > 144 h |
| Avaluació IP | IP50 |

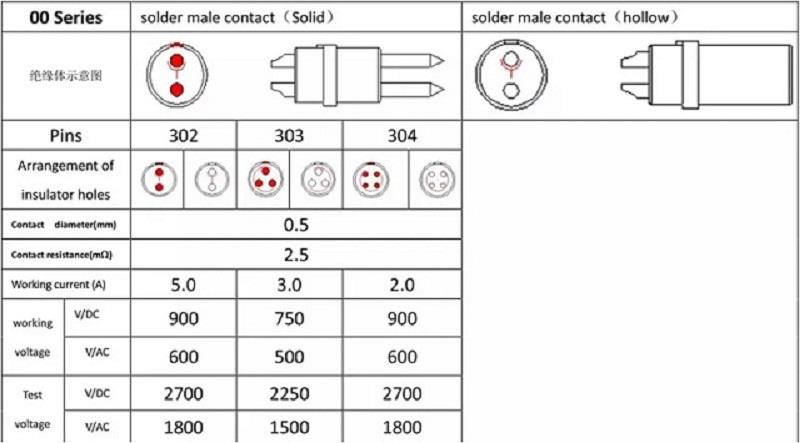

Especificacions d'aïllament de la sèrie B:

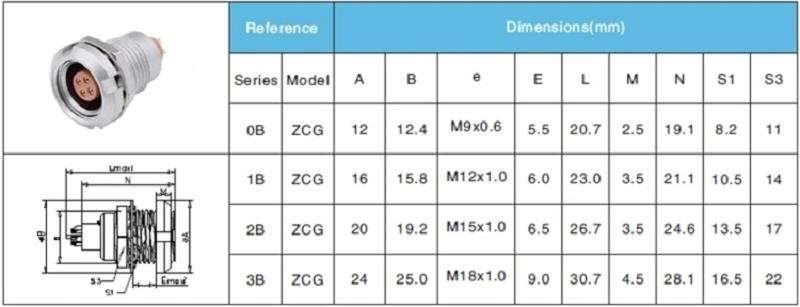

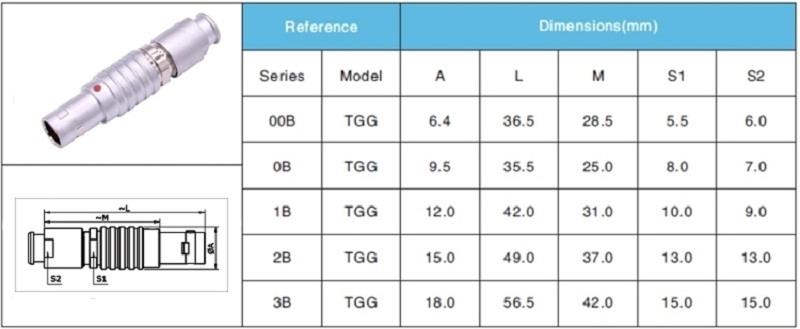

Mida de Prodcut:
Característiques del producte
1. Aquest sistema autoblocant és reconegut a tot el món per les funcions d’aparellament i desemmotllament fàcils i ràpides. Proporciona seguretat absoluta contra vibracions, xocs o traccions del cable i facilita el funcionament en un espai molt limitat
2. Seguretat del sistema d’autoblocament Push-Pull. Insereix i treu ràpidament, és molt convenient utilitzar-lo.
3. Múltiples opcions de clau per evitar l’aparellament creuat de connectors similars, eviten efectivament la inserció incorrecta.
5. Fabricat en metall, d'alta qualitat i durador.
6. Quant al relleu de la flexió: tenim una àmplia gamma de colors per triar, que pot prevenir la inserció errònia
7. Les sèries B pertanyen a la sèrie estàndard amb clauers, la protecció contra la protecció és IP50, adequada per a ús interior.
8. La sèrie K pertany a la sèrie clavada estancament, la protecció antiguito és IP 66 a IP68, adequada per a ús exterior.

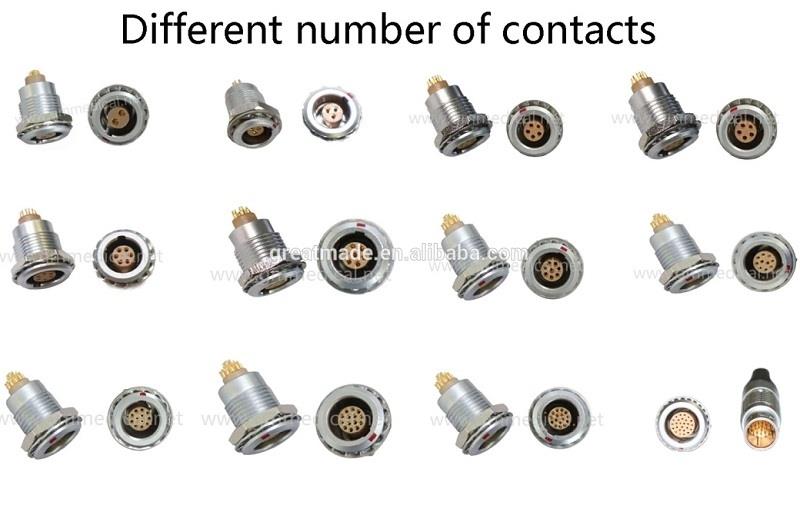

Mides i contactes
Serveis de personalització, podeu triar la sèrie (mida) que necessiteu i el nombre de contactes que voleu.
Tenim diferents mides: 00B, 0B, 1B, 2B i 3B, etc. (Només vol dir mides)
Hi ha molts tipus de contactes a cada sèrie.
Podeu demanar-lo segons les vostres necessitats.
Número de pins del connector de diferents sèries:
1. Sèrie 00B: 2 pins, 3 pins, 4 pins, 5 pins
Sèrie 2.0B: 2 pins, 3 pins, 4 pins, 5 pins, 6 pins, 7 pins, 9 pins
Sèrie 3.1B: 2 pins, 3 pins, 4 pins, 5 pins, 6 pins, 7 pins, 8 pins, 10 pins, 12 pins, 14 pins, 16 pins
Sèrie 4.2B: 2 pins, 3 pins, 4 pins, 5 pins, 6 pins, 7 pins, 8 pins, 10 pins, 12 pins, 14 pins, 16 pins, 18 pins, 19 pins
5. Sèrie 3B: 3 pins, 4 pins, 7 pins, 8 pins, 10 pins, 12 pins, 14 pins, 16 pins, 18 pins, 20 pins, 24 pins, 26 pins, 30 pins

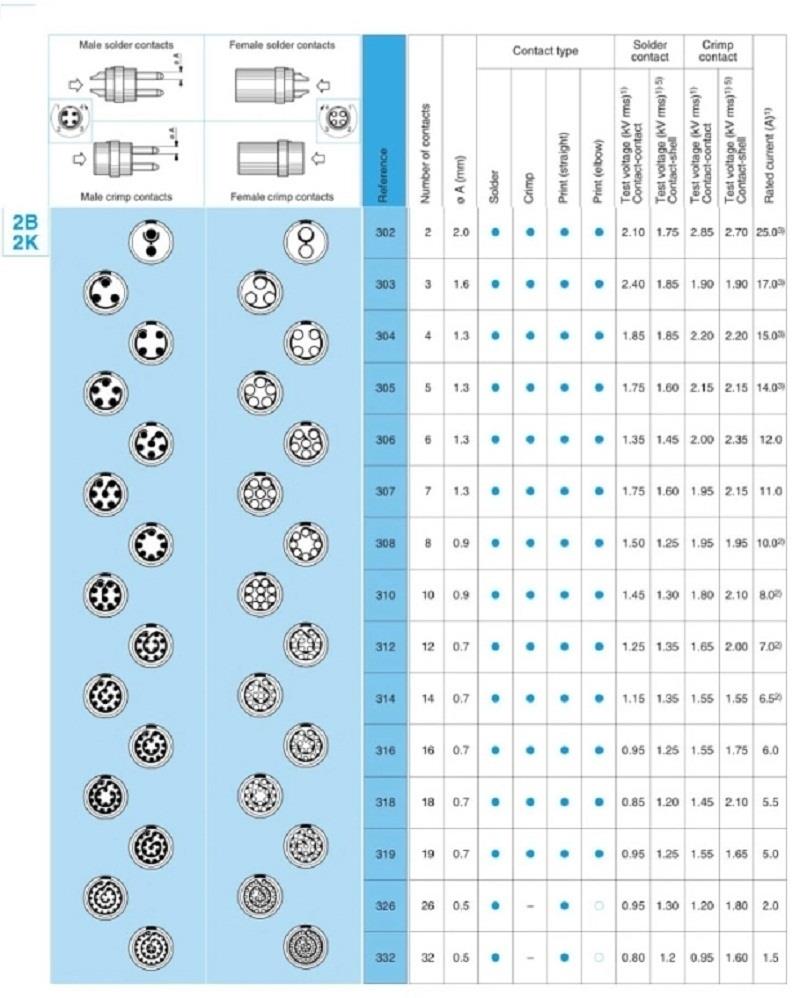

Multipola
Tipus de contacte
Característiques de soldadura
- no cal demanar eines específiques, és suficient una simple soldadura
- ideal per a conductors molt petits i fràgils
- contactes amb copes de soldadura per permetre que la soldadura flueixi

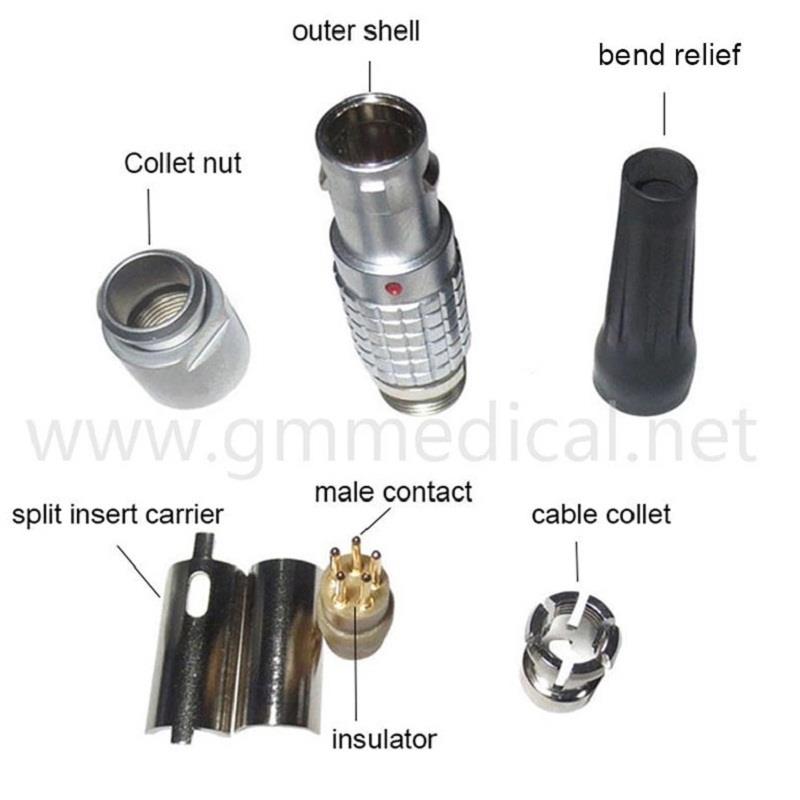

Estructura interna
Tenim estils "amb relleu de flexió" i "sense relleu de flexió", normalment enviem "amb relleu de flexió",
si voleu "sense relleu", ens ho digueu pls.
Àmbit d’aplicació
Ús: equips de bellesa; Aparells mèdics; diversos equips de prova de gamma alta; micro drons; equips de detecció; equipament de vídeo; equipament visual; S'utilitzen àmpliament equips de comunicació militar, equips mòbils, etc.
Tots els productes de connectors metàl·lics
Informació de la companyia
Shenzhen Greatmade Tech LTD és un fabricant prefessional de cable mèdic,
S’utilitza àmpliament amb monitor de pacients multi-paràmetres, oximímetre de pols, dispositiu EKG,
Pressió arterial montior, unitat electroquirúrgica.
Tenim 10 anys d’experiència en aquest camp.
Tenim la nostra pròpia fàbrica a Shenzhen, la Xina continental, i disposem de dispositius de fabricació complets i dispositius de prova. També construïm equip d’investigació i desenvolupament professional per satisfer diverses necessitats del mercat. suport
El nostre avantatge de competència està a continuació:
1. Diversos productes per a una àmplia selecció.
2. Tots els procediments del producte estan acabats a la nostra pròpia fàbrica.
3. preu competitiu de fàbrica
4. Capacitat de recerca i desenvolupament professional.
5. Control de qualitat durant el procediment i productes acabats.
6. Preu i lliurament de productes flexibles
7. Atenció al client atent durant la venda i després de la venda.
(5) Certificació: ISO13485, CE i FDA
P1: sou empresa comercial o fabricant?
R: Som la fabricació.
P2: Quant de temps és el vostre termini de lliurament?
R: És de 15 dies després del pagament amb èxit.
P3: Proporciona mostres? és gratuït o addicional?
R: Sí, proporcionem mostres de forma gratuïta, però pagareu les despeses d’enviament.
P4: Quins són els vostres termes de pagament?
R: Si el pagament <= 1000="" dòlars,="" 100%="" per="">
Pagament> = 1000 $, acceptem el 50% de T / T per avançat.
P5: El vostre producte té cap garantia?
R: Sí, tots els nostres connectors poden funcionar normalment després de l’aparellament de 5.000 cicles. La nostra fàbrica disposa d’instruments per provar-los abans d’enviar-los. La nostra garantia no reuneix els danys causats per mal ús, tractament i modificacions i reparacions no autoritzades.
P6: Quin és el vostre avantatge? Per què us escollim?
A: 1) Molts anys d’experiència en la producció de connectors impermeables i en R + D. Tenim les tècniques i l’equip més professionals.
2) Gran capacitat de producció de subministrament sostenible. D’acord amb les necessitats del client, admetem el paquet inclòs personalitzat.
3) Utilitzem materials 100% nous i el millor procés de producció.
